Intelligent durchdachter Fertigungskreislauf mit Software von ISBE
Durchgängig digitale Werkzeugdaten vom Vertrieb bis zur Fertigung
Der TD Sketcher ist eine Software zum Entwerfen und Planen von Standard- und Sonderwerkzeugen in 2D und 3D. Mithilfe des integrierten Wizard können Sie ihre Werkzeuge schnell und einfach beschreiben. Aus diesem Datensatz generieren Sie nicht nur ansprechende Angebots- und Freigabezeichnungen, sondern auch automatisch die digitalen Zwillinge für Ihre Fertigung und Kunden. Zu jeder Zeit können Sie die notwendigen und aktuellen Formate abrufen.
Vom Angebot im Vertrieb bis hin zur Fertigung und der Qualitätskontrolle – der TD Sketcher begleitet Ihre gesamte digitale Prozesskette. Werkzeughersteller können mit TD Sketcher angeschlossene Schleif- und Messmaschinen intelligent vernetzen und die einmal im TD Sketcher erstellten Werkzeugdaten in den gängig genutzten Formaten für die verschiedenen Arbeitsbereiche aufbereiten.
Die Vorteile auf einen Blick
1. Intuitive Bedienung – kein CAD erforderlich
TD Sketcher ist speziell auf die Anforderungen von Zerspanungswerkzeugen ausgerichtet – einfach zu bedienen, schnell erlernbar und einsatzbereit für alle, die Werkzeuge konstruieren, dokumentieren, vertreiben oder fertigen.
2. Angebote in kürzester Zeit – mit Zeichnung, 3D-Modell und Kostenkalkulation
Ein schnelles, vollständiges Angebot erhöht die Abschlusswahrscheinlichkeit – gerade bei Sonderwerkzeugen. Erstellen Sie professionelle Zeichnungen, 3D-Modelle sowie automatische Schleifzeit- und Kostenberechnungen direkt im TD Sketcher – als Grundlage für Ihre Angebotserstellung, ohne Umwege über andere Abteilungen oder Systeme.
Schneller zu sein als der Wettbewerb ist ein klarer Vorteil.
3. Standardisierte Datenexporte nach Norm – ohne zusätzliche CAD-Software
Exportieren Sie normgerechte DXF- und STEP-Dateien nach DIN SPEC 69874, DIN 4003 und ISO 13399 sowie XML nach DIN 4000 – direkt aus dem TD Sketcher, ohne den Umweg über separate CAD-Systeme. So liefern Sie Ihren Kunden exakt die Daten, die sie für die Nutzung in Werkzeugverwaltungssystemen und CAD/CAM-Systemen fordern.
4. Automatisierte Zeichnungs- und Dokumentationserstellung
Nutzen Sie Zeichnungsvorlagen, die das Layout automatisiert anpassen, vordefinierte Tabellen, eigene Werkzeugtypen und hinterlegte Parameter (z. B. Kühlkanäle, Beschichtungen). So entstehen einheitliche, reproduzierbare Dokumentationen mit minimalem Aufwand – inklusive kundenspezifischer Layouts auf Knopfdruck.
5. Skalierbarkeit für Einzelwerkzeuge und große Datenmengen
Ob gezielte Suche nach Einzelwerkzeugen mit dem TD Selector oder automatisierte Massenverarbeitung mit dem TD Converter: TD Sketcher skaliert mit Ihren Anforderungen. Auch die Anbindung an eigene Datenformate ist problemlos möglich.
6. Durchgängiger Datentransfer an Schleif- und Messmaschinen
Mit GDX® und XML übergeben Sie komplette Werkzeug- und Messdaten an kompatible Maschinenumgebungen – fehlerfrei, ohne manuelle Eingaben. Gleichzeitig sorgen Sie für wiederholbare Ergebnisse, unabhängig vom Bediener oder der Maschine.
Flexibel erweiterbar
Dank zahlreicher zusätzlich verfügbarer Optionen lässt sich der TD Sketcher flexibel und individuell an ihre Anforderungen anpassen und wird so zum unverzichtbaren Dreh- und Angelpunkt Ihrer digitalen Fertigung.
Option 3D
3D-Simulation und Exporte nach Norm (DIN 4003, ISO 13399, DIN SPEC 69874)Mit der Option 3D visualisieren Sie Ihre Werkzeuge realitätsnah zur Überprüfung der Geometrie und Machbarkeit. Parallel dazu können vereinfachte 3D- und 2D-Modelle als STEP- und DXF-Dateien nach DIN 4003, ISO 13399 und DIN SPEC 69874 exportiert werden – zur Weiterverwendung in CAM- und Werkzeugverwaltungssystemen.
Option TIME
Werkzeug konstruieren, Zeit und Kosten kalkulieren, Angebot erstellenTIME berechnet automatisch Verfahrwege, Bearbeitungszeiten und Kosten – auf Basis der Geometrie und definierter Vorschubprofile. So entstehen fundierte Angebote direkt beim Konstruieren.
Option TD Selector
Werkzeuge gezielt finden – auch in großen DatenbeständenDer TD Selector ermöglicht das schnelle Auffinden und Wiederverwenden von Werkzeugen – selbst bei umfangreichen Datenbeständen. Durch gezieltes Filtern nach Geometrieparametern behalten Sie den Überblick und erstellen neue Werkzeuge effizient auf Basis bewährter Konstruktionen.
Option DIAMOND
Präzise Auslegung von PKD WerkzeugenMit der Option Diamond für TD Sketcher können speziell PKD-bestückte Zerspanungswerkzeuge definiert und gezeichnet werden. Die Eigenschaften des Werkzeuges werden über eine einfach bedienbare Benutzeroberfläche beschrieben.
Option INSERT
Präzise Auslegung von Werkzeugen mit ISO-WendeplattenDie Option Insert für TD Sketcher wurde speziell für Zerspanungswerkzeuge mit ISO-Wendeplatten entwickelt. Mit der Software können durch einfache Eingabe von Außenkontur und ISO-Wendeplatten in wenigen Minuten ganze Wendeplatten-Werkzeuge entworfen werden.
Option GDX®
Vollständige Datendurchgängigkeit von der Zeichnung bis zur MaschineMit der GDX®box wird der TD Sketcher zur durchgängigen Lösung für die digitale Werkzeugfertigung. Zeichnung, Geometrie, Messanweisungen und Maschinenparameter werden zentral erstellt und automatisch an kompatible Schleif- oder Messmaschinen übertragen – im GDX®- oder XML-Format, standardkonform und ohne Medienbruch.
Option TD Sketcher CAM
3D-Grundkörper von PKD-Werkzeugen für die Fertigung generierenMit der Option CAM für TD Sketcher können 3D-Modelle mit Spannut und Plattensitzen direkt aus dem TD Sketcher mit der Option DIAMOND abgeleitet werden. Das 3D-Modell wird als Flächenmodell (STEP) generiert. Aufwendige Konstruktionen im CAD entfallen.
Option TD Sketcher Assembly
Komplettwerkzeuge als Baugruppe erstellen und effizient verwaltenMit der Option Assembly für TD Sketcher können aus bereits definierten Einzelwerkzeugen Komplettwerkzeuge zusammengesetzt und visualisiert werden. Die Komplettwerkzeuge können später als DIN 4003 und ISO 13399 STEP-Modelle für die CAM-Programmierung exportiert werden
Option TD Converter
Standardisierte Werkzeugdaten nach DIN/ISO – automatisiert aus bestehenden QuellenMit dem TD Converter erstellen Sie aus bestehenden Katalogdaten in kürzester Zeit vollständige 2D- und 3D-Datensätze nach DIN 4000, DIN 4003 und ISO 13399 – ideal für die Bereitstellung standardisierter Werkzeugdaten für Ihre Kunden. Auch mehrere zehntausend Werkzeuge lassen sich automatisiert verarbeiten und exportieren.
Funtionsumfang

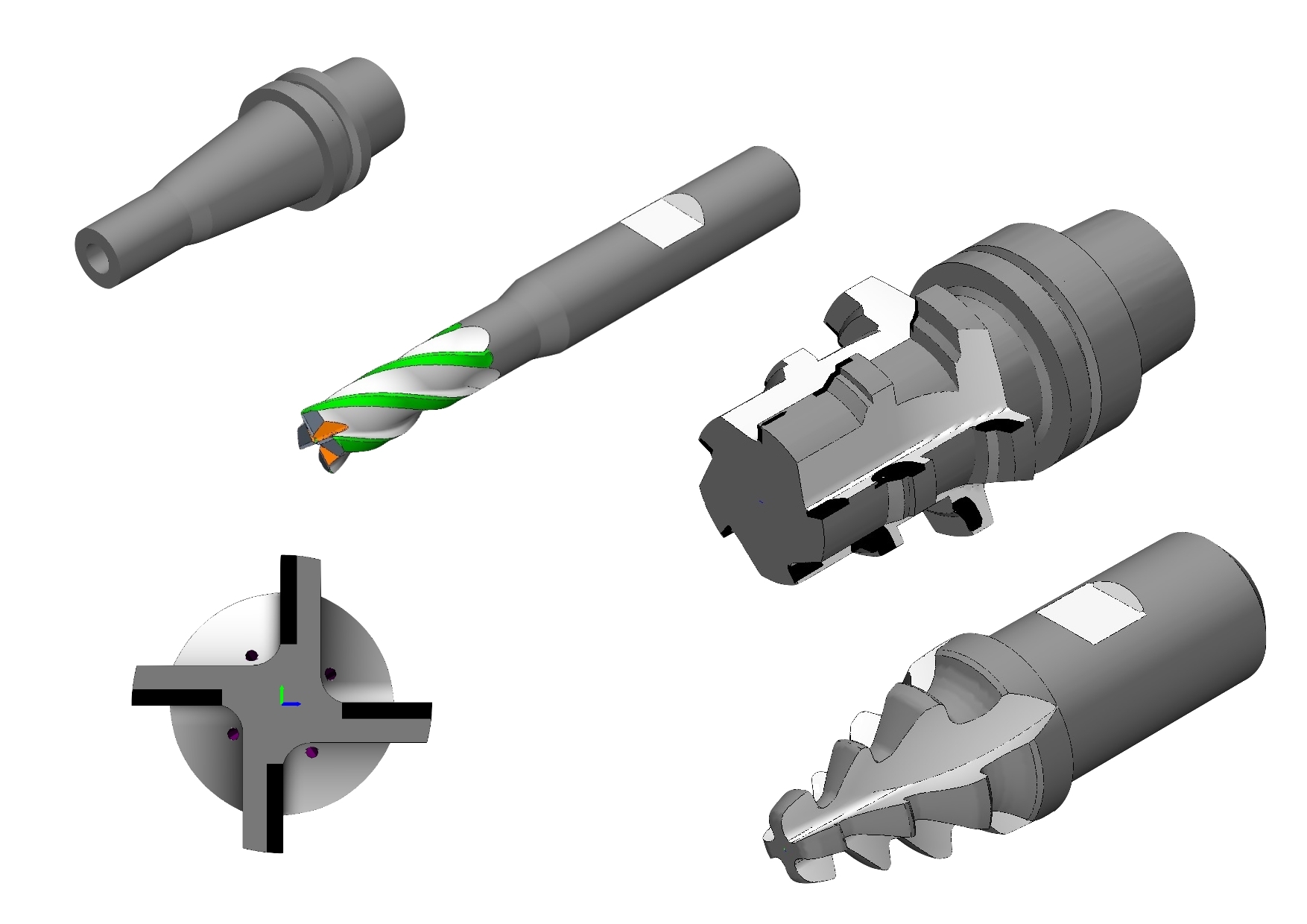

Ob Bohrer, Fräser, Reibahle, Stufen- oder Konturwerkzeug – die TD Sketcher Suite unterstützt alle gängigen Typen von Zerspanwerkzeugen inklusive PKD-/HM-bestückter oder Wendeplattenwerkzeuge. Komplexe Außenkonturen, Kühlkanäle, Rundschlifffasen und Kernanstiege können in anwenderorientierten Dialogen definiert werden.
Eigene Schaftgeometrien werden mit Hilfe eines Kontureditors schnell hinzugefügt und verwaltet. Ist eine DXF-Datei der zu fertigenden Kontur vorhanden, kann auch diese als Vorlage importiert werden.
Profitieren Sie von 3D-Werkzeugmodellen nach DIN 4003 und DIN 4000-Daten Ihrer Präzisionswerkzeuge und kommen Sie damit der Nachfrage von Kunden nach einem 3D-Werkzeugmodell bereits in der Angebotsphase nach.
CAD-Kenntnisse sind nicht erforderlich. Eine intuitive Benutzeroberfläche und Bedienerführung sorgen für hohen Anwenderkomfort und effizientes Arbeiten bei minimaler Einarbeitungszeit.
Einmal in der TD Sketcher Suite erfasste Werkzeugdaten sind jederzeit für die interne Dokumentation, Archivierung und Verwaltung abrufbar.
Die dadurch gewonnene Datentransparenz verschafft dem Anwender eine optimale Ausgangsposition bei Verhandlungen, Reklamationen und der Weiterverwendung.
3 Gründe für die TD Sketcher Suite
Flexibler Datenaustausch
Wir beschäftigen uns schon seit Jahren mit dem Thema der Schnittstellen und Standards. Daher haben wir vielfältige Möglichkeiten in der TD Sketcher Suite vorgesehen, um z.B. mit Schleifmaschinen, Messmaschinen oder CAD-Systemen Daten auszutauschen. Selbst die Konvertierung von vorhandenen Werkzeugdaten stellt für die TD Sketcher Suite keine Hürde dar.
Lizenzpakete
Die Anzahl tatsächlich benötigter Lizenzen in Ihrem Unternehmen lassen sich ganz einfach über unsere attraktiven Lizenzpakete steuern. Sie zahlen dabei nur für die erste Lizenz den vollen Preis. Alle weiteren Lizenzen werden mit verschiedenen Paketen hinzugebucht. Genauso verfahren wir mit unseren Erweiterungen und Optionen.
Nutzung
TD Sketcher Anwender bekommen immer Zugriff auf die neueste Version. Für den Monatspreis kann sich jeder den TD Sketcher leisten und sich neue Bereiche erschließen. Der Entschluss auf den TD Sketcher zu setzen wird sich innerhalb kürzester Zeit amortisieren. Bei einer 15 minütigen Einsparung pro Arbeitstag hat sich die Jahresgebühr einer einzelnen Lizenz bereits in einem halben Jahr gerechnet.

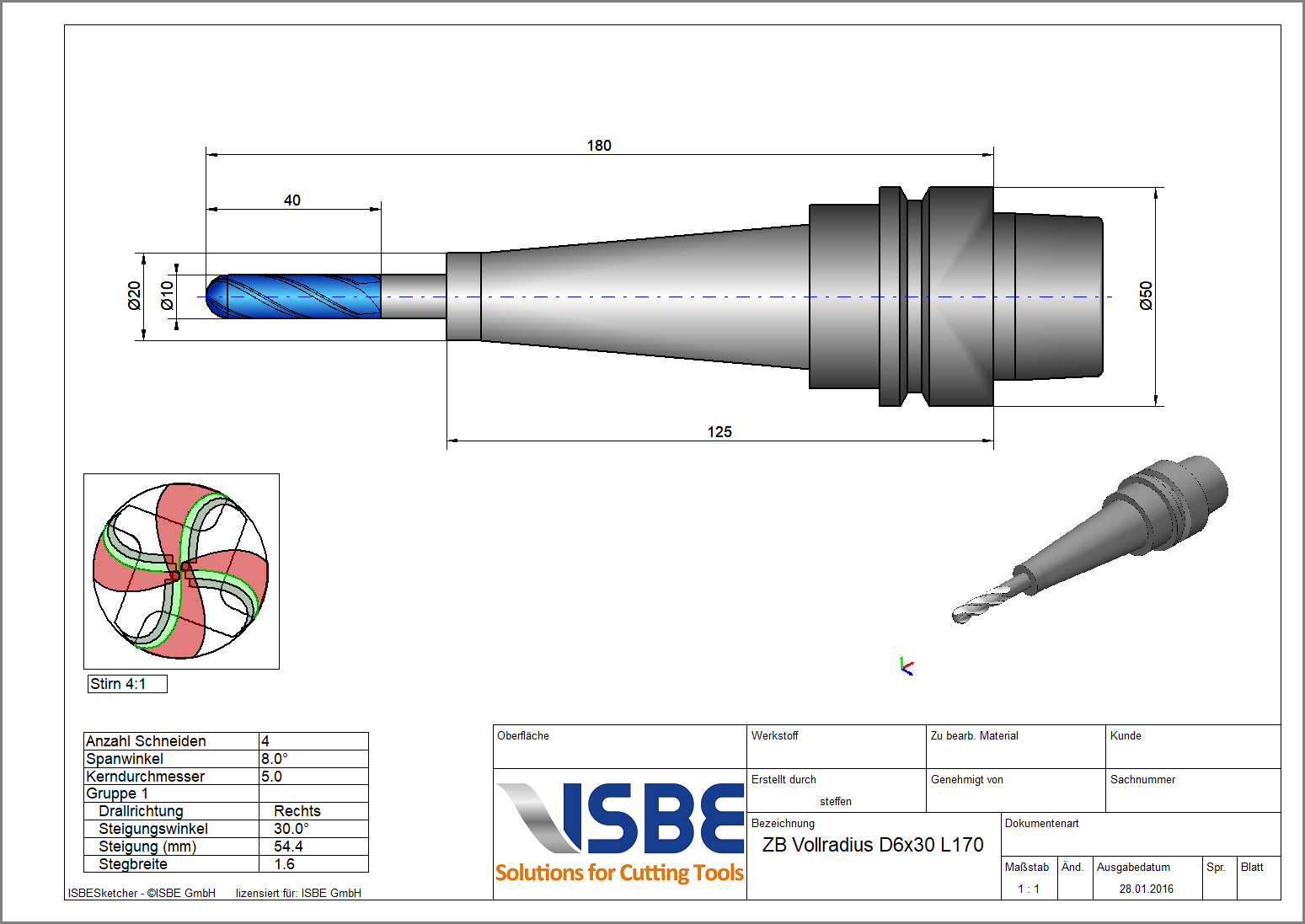

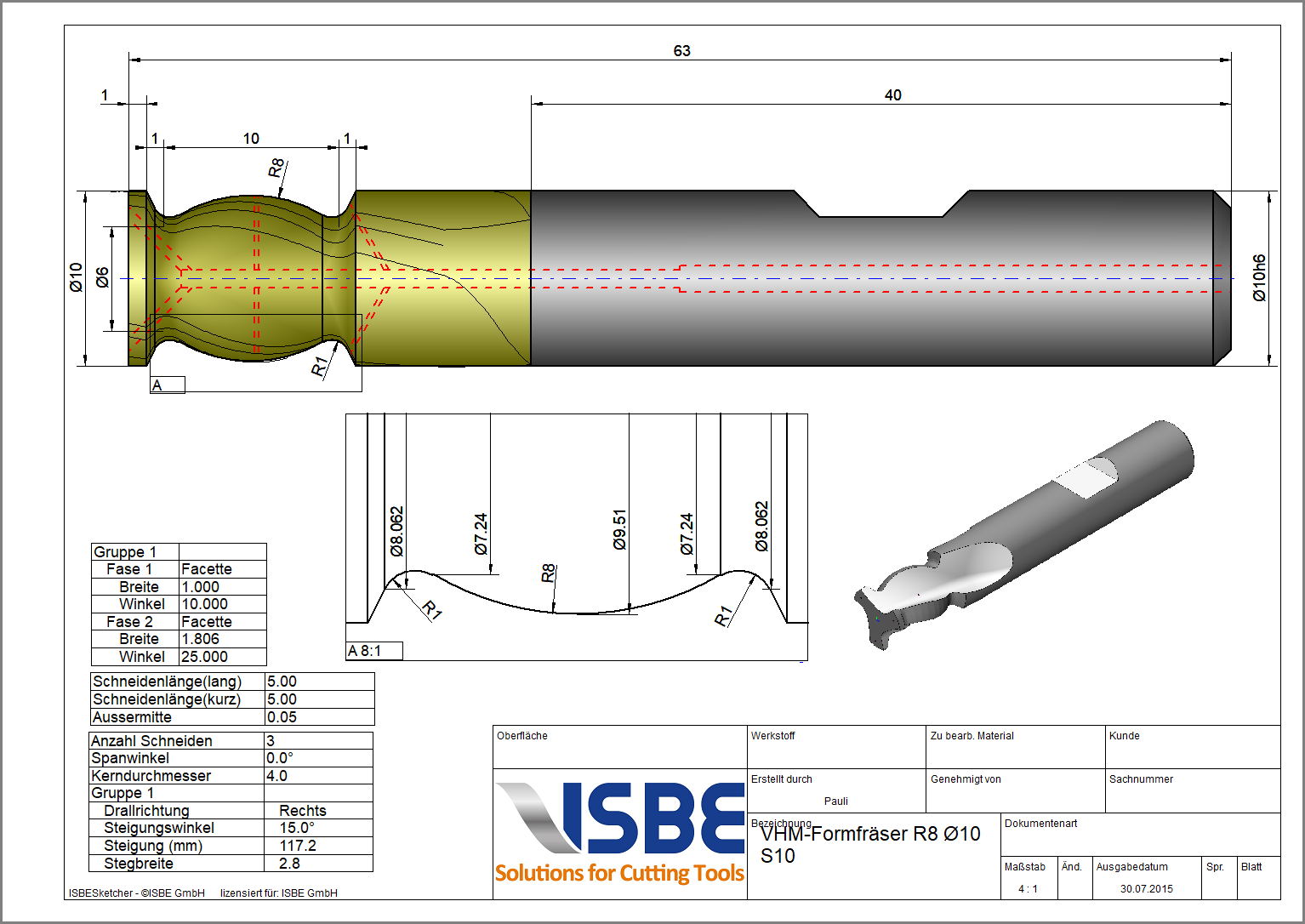

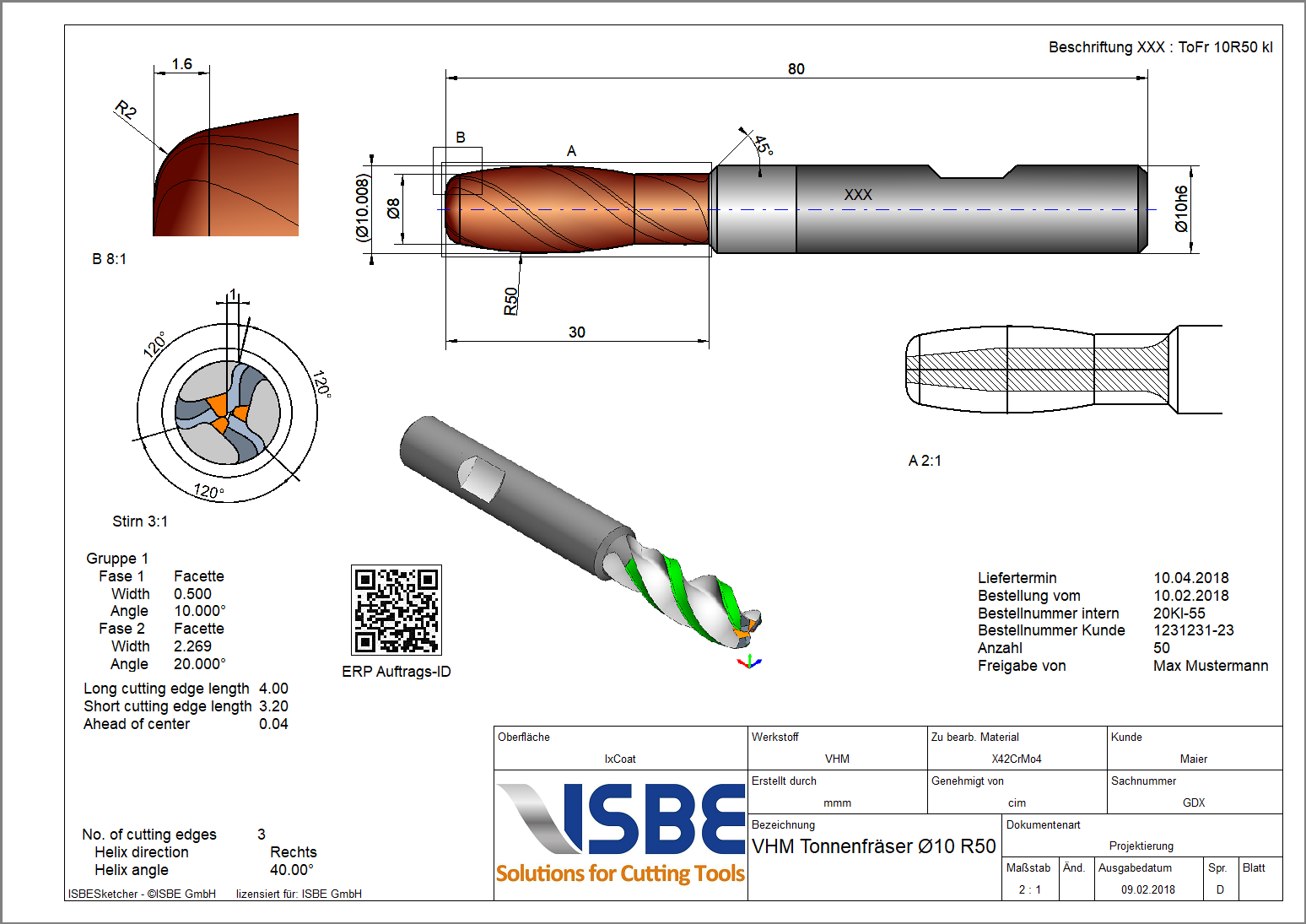

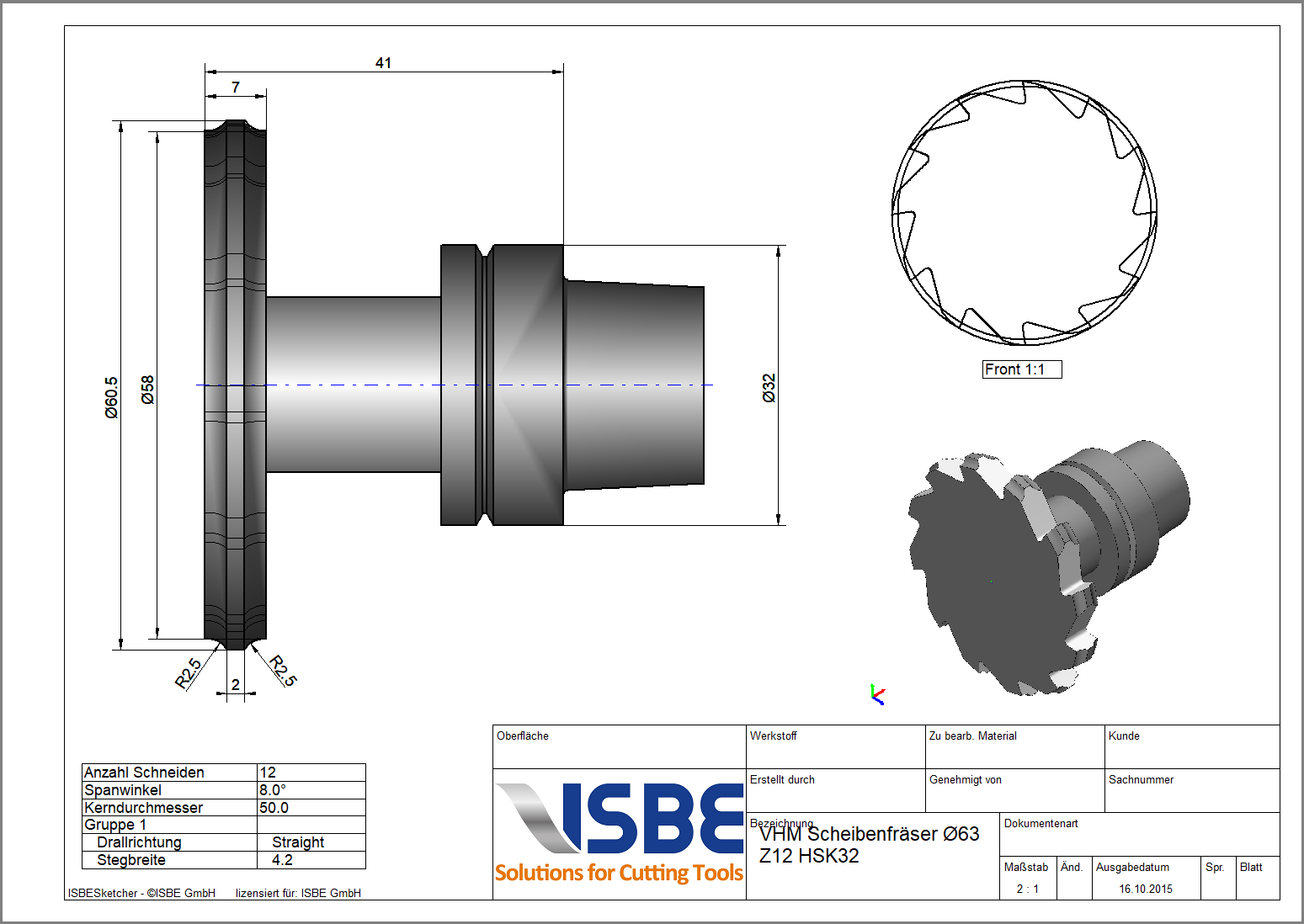

Galerie
